Метод посекторної диференціації:
Майбутнє систем оповіщення за інтелектуальним проектуванням, а не за «грубою силою» децибелів
- Електронні сирени: Обмеження класичних стійок.
Ми звикли до стандартних рішень від лідерів ринку, таких як Digitex (серії DSE) чи Telegrafia (Pavian).
Їхні системи базуються на потужних щілинних гучномовцях, встановлених на вертикальних щоглах.
Це — надійне обладнання, але воно має фундаментальну особливість: воно випромінює звук рівномірно. Проте реальне місто — це не ідеальне коло чи овал.
Чи можна їх налаштувати? Так, конструкція дозволяє повертати гучномовці в горизонтальній площині навколо труби, але тут ми стикаємося з проблемами.
- Типовий підхід: у системах потужністю понад 300 Вт зазвичай застосовують соосні пари щілинних гучномовців по 150 Вт для підвищення звукового тиску.
- Фіксована потужність: якщо в одному секторі вам потрібно 600 Вт, а в іншому достатньо 50 Вт, вам потрібні диференційовані драйвери, інакше енергія витрачається неефективно.

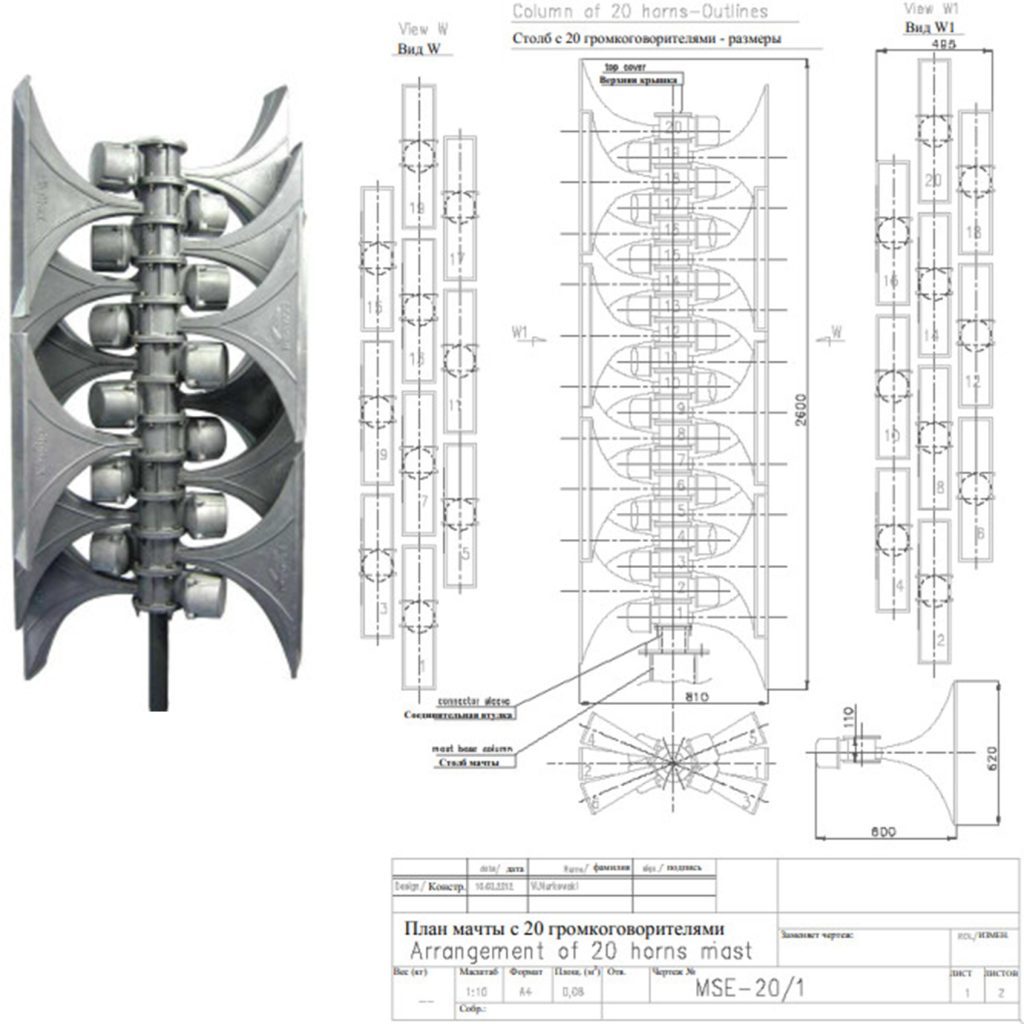

- Відсутність вертикального нахилу: Специфіка монтажу щілинних гучномовців на круглій трубі (як ми бачимо у технічній документації DSE) практично виключає можливість зміни кута нахилу (tilt). Це критично в умовах висотної забудови, де звук часто «пролітає» над дахами, не потрапляючи у вікна мешканців.
- Що таке «Метод посекторної диференціації»?
Ми назвали цей алгоритм проєктування «Метод посекторної диференціації».
Для розрахунків достатньо знати точку на карті, висоту встановлення і рівень навколишнього шуму. Наші алгоритми самі витягують дані про поверховість будівель через OpenStreetMap API або аналогічні сервіси.
Як користуватись:
1. Задайте координати точки встановлення сирени;
2. Введіть рівень навколишнього шуму;
3. Введіть плануєму висоту встановлення з урахуванням кріплень;
4. Перевірте базу гучномовців, з якої «Legion.SD» буде обирати гучномовці.

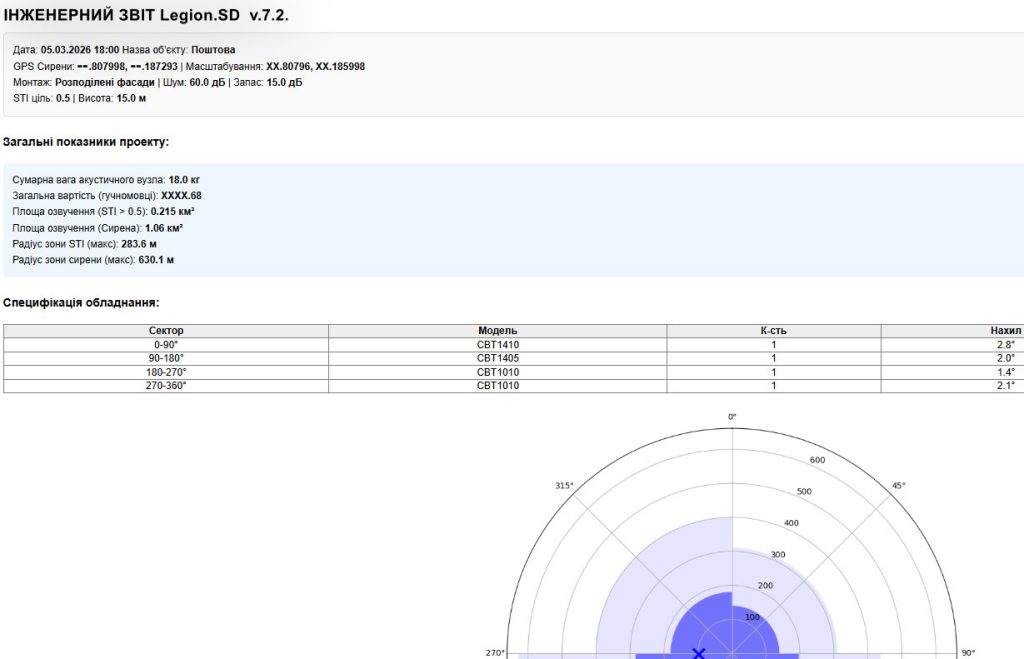

5. Після розрахунків «Legion.SD» сформує специфікацію.
Додатково у звіті:
— Сумарна вага акустичного вузла (кг),
— Загальна вартість (грн),
— Площа мовного озвучення (STI
> 0.5), км²,
— Площа озвучення імітацією сирени (сирена), км²,
— Радіус зони STI (максимальний), м,
— Радіус зони
сирени (максимальний), м.
Приклад.

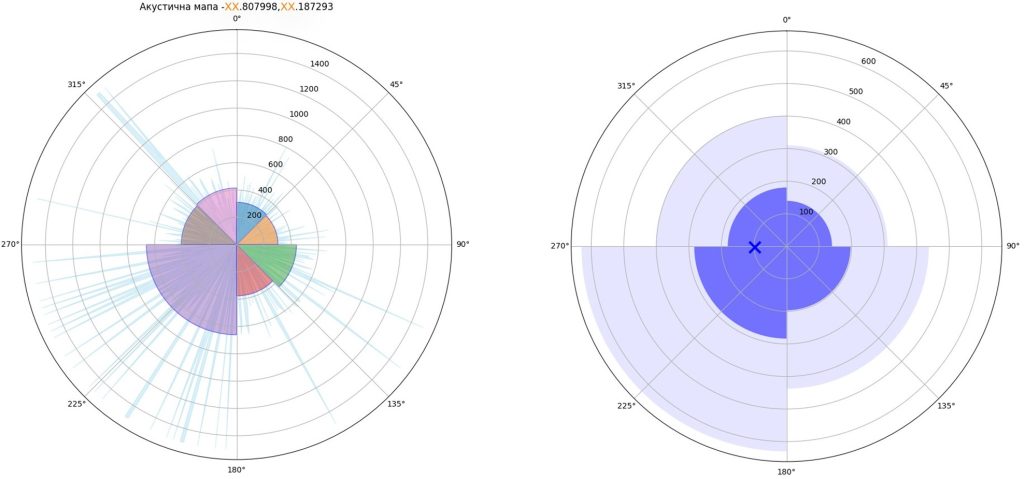

Уявіть точку встановлення сирени. Навколо неї — складна мозаїка ландшафту:
- Сектор А (0°-90°): Висотні 9-поверхівки лише за 100 м від сирени. Тут потрібен великий кут нахилу, щоб звук не «пролетів» над дахами, але надмірна потужність лише створюватиме ехо та дискомфорт.
- Сектор Б (90°-270°): Приватний сектор, що тягнеться на 1,5 км. Тут потрібен максимальний тиск і вузька спрямованість.
- Сектор В (270°-360°): лісова зона або пустир. Направляти туди 600 Вт енергії — це інженерне марнотратство.
Логічний висновок: Стандартна «симетрична» стійка в таких умовах працює неефективно. Потужність, направлена в порожнечу або в стіну будинку поруч, — це втрачені кошти та низький ККД системи.
Логіка проста: навіщо купувати сирену на 1200 Вт (8 гучномовців по 150 Вт), якщо за методом диференціації той самий рівень захисту досягається комбінацією різних типів випромінювачів загальною потужністю 400-600 Вт?
- Метод посекторної диференціації від «КСВТ».
Замість того, щоб намагатися адаптувати «залізо» вручну, створена інтелектуальна модель. Командою КСВТ за допомогою нейромережі Gemini від Google розроблено програмний комплекс «Legion.SD» (Sectoral Differentiation), що інтегрується в систему «СВТ.Легіон». Метод посекторної диференціації, реалізований на базі алгоритмів СВТ.Легіон», враховує не лише відстань, а й криву загасання звуку в залежності від типу забудови, перешкод та дифракції. ПЗ видає готову специфікацію під конкретну адресу.
Наш підхід дозволяє:
розрахувати та автоматично підібрати з бази комбінацію гучномовців різної потужності та підсилювачів для однієї точки місцевості, навколишнього рівня шуму та висоти, на якій планується розмістити сирену.
- Диференціювати потужність: у кожен сектор ми ставимо гучномовець(ці) саме тієї потужності, яка потрібна для розрахункового STI (індексу мовної розбірливості).
- Керувати нахилом: на відміну від жорстких стійок СГП, ПЗ «Legion» розраховує оптимальний кут нахилу для кожного сектора, забезпечуючи охват звуком як багатоповерхових будинків поруч, так і приватного сектора на горизонті.
Ми забезпечуємо 100% користі задіяного обладнання з урахуванням забудови та рельєфу: кожен ват потужності спрямований саме туди, де є люди.
- Державні нормативи та економіка.
Перехід до посекторної диференціації — це не просто «інновація», це відповідь на вимоги держави щодо ефективності:
- ДСТУ EN 54-24:2012 — регламентує вимоги до гучномовців та акустичних параметрів.
- Постанова КМУ №733 — наголошує на необхідності створення систем оповіщення, що враховують особливості зон житлової забудови.
- ДБН В.2.5-56:2014 — вимагають від систем оповіщення не просто «гучності», а ефективного покриття зон житлової забудови та досягнення нормативних рівнів звукового тиску, що за нашого підходу досягається з меншою сумарною потужністю обладнання (а отже — дешевше).
Це не просто економія коштів — це перехід до адресного оповіщення населення, де кожен ват працює на розбірливість повідомлення, а не на акустичне забруднення.
- Пошук у всесвіті.
Світові лідери (як-от Whelen у США або Federal Signal) здебільшого пропонують модульні системи, але їх рідко збирають як «асиметричні» конструкції для цивільного сектору.
У світі існують «мобільні» рішення (наприклад, системи для стадіонів або військових баз), але вони не пристосовані для цивільного оповіщення. Більшість виробників продають «коробочне рішення» (стандартну стійку), бо це простіше для виробництва.
Ми впроваджуємо алгоритмічний підбір конфігурації стійки оповіщення для конкретної місцевості.

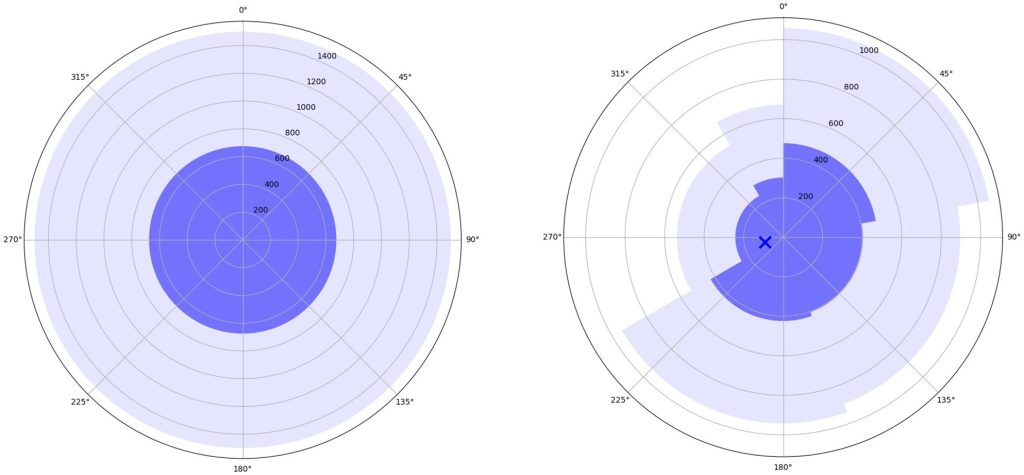

- Було: Стандартна сирена 1200 Вт, ціна X грн, 30% звуку йде в небо.
- Стало: Диференційована система 600 Вт, ціна 0.6X грн, 100% покриття зони забудови.
Підхід, при якому одна стійка збирається з гучномовців різної потужності для оптимізації бюджету («посекторна диференціація»), є унікальною перевагою СПЗ «Legion», оскільки автоматизує те, що раніше вимагало ручної роботи (обробки результатів обчислень, наприклад, на CadnaA, а потім — складання специфікації обладнання).
Завдяки точному проєктуванню з «Legion.SD», скорочується кількість сирен для того ж покриття.
Економія опорах (щоглах), підведенні живлення та вартості самих контролерів дає «миттєву окупність», яка виникає ще на етапі будівництва.
Відсутність перевідбиття звуку від висоток та чітке спрямування в житлові масиви та STI > 0.60 (показник розбірливості мови) мінімізує судові позови або невдоволення громадян, що економить адміністративний ресурс.
Варіант «Legion.SD»: Вища інтелектуальна складова проекту, значне зниження операційних витрат та TCO (Total Cost of Ownership).
